产品介绍
产品优势：容量 100Nm-5000Nm；
高精度，简单快捷的安装；
镀镍合金钢。

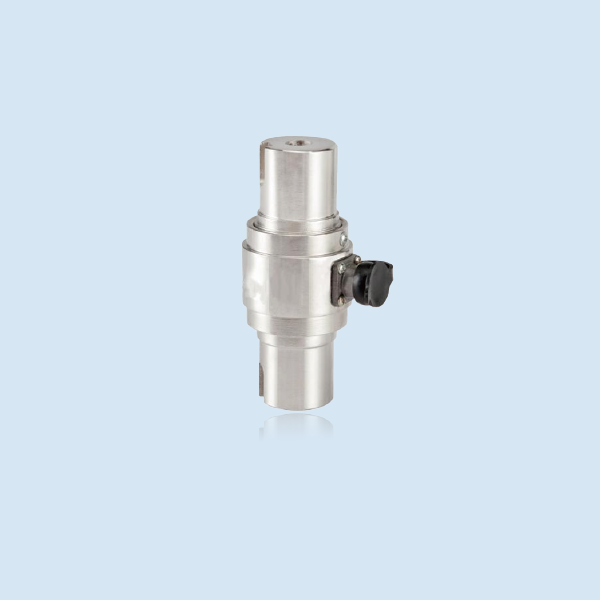

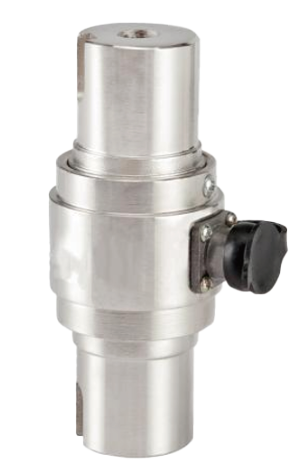

应用领域：ZMNJD是双量程轴扭矩传感器。扭矩传感器测量轴-轴类型的连接，通过应变片测量扭转。评估时可以选择模拟输出信号和数字输出信号。不锈钢结构是可选的。

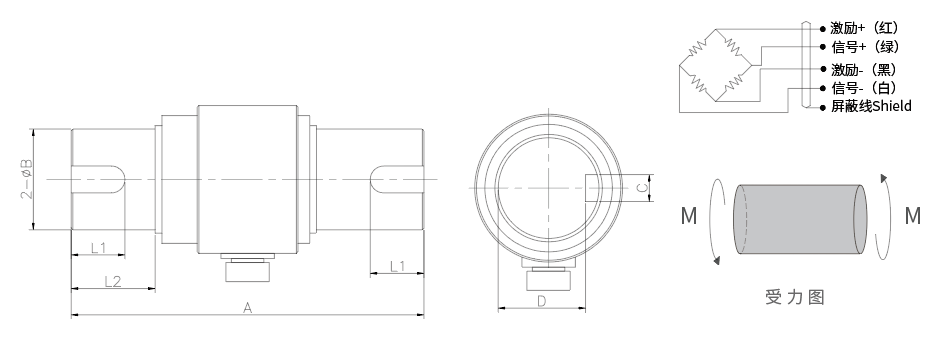

| 产品尺寸 |
量程(Nm)
尺寸(mm) | A | ØB | C | D | L1 | L2 |
| 100Nm | 105 | 30 | 8 | 26 | 16 | 25 |
| 200～1000Nm | 210 | 50 | 16 | 44 | 60 | 73.5 |
| 2000～5000Nm | 245 | 75 | 20 | 67.5 | 75 | 91 |
| 技术参数 |
| 量程(Nm) | 100、200、300、 500、1000
2000、3000、5000 | 使用温度范围(℃) | -20～+60 |
| 灵敏度(mV/V) | 1.0~2.0 | 安全过载(%F.S) | 150 |
| 零点平衡(%F.S) | ±1 | 最大过载(%F.S) | 200 |
| 非线性(%F.S) | ±0.1 | 激励电压(V DC) | 10 |
| 滞后(%F.S) | ±0.1 | 最大激励电压(V DC) | 15 |
| 重复性(%F.S) | ±0.05 | 输入阻抗(Ω) | 370±20 |
| 蠕变(%F.S/30min） | ±0.03 | 输出阻抗(Ω) | 350±3 |
| 回零(%F.S/30min） | ±0.03 | 绝缘阻抗(MΩ) | 5000 |
| 温度零点系数(%F.S /10℃) | ±0.026 | 材质 | 合金钢 |
| 温度灵敏度系数(%F.S /10℃) | ±0.015 | 保护等级 | IP66 |
| 补偿温度范围(℃) | -10～+40 |
|
|
