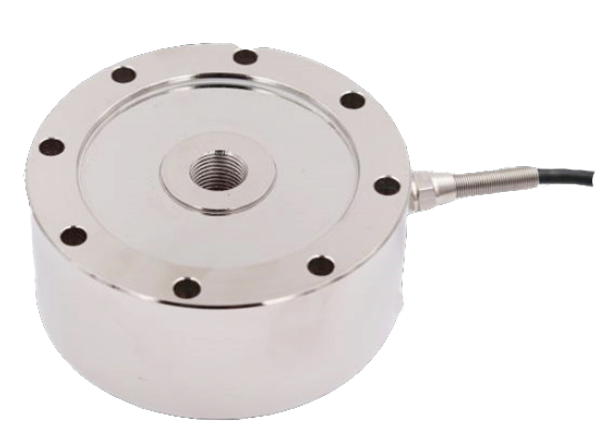

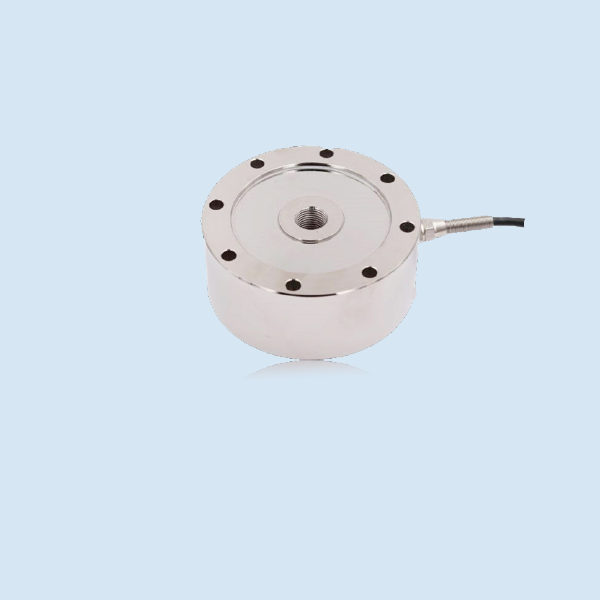

产品介绍
产品优势：拉压双向承载；
输出对称性好；
精度高、抗侧向力强。。
应用领域：用于电子衡器、拉力试验机、安保设备检测等各种称重设备的高精度测量。

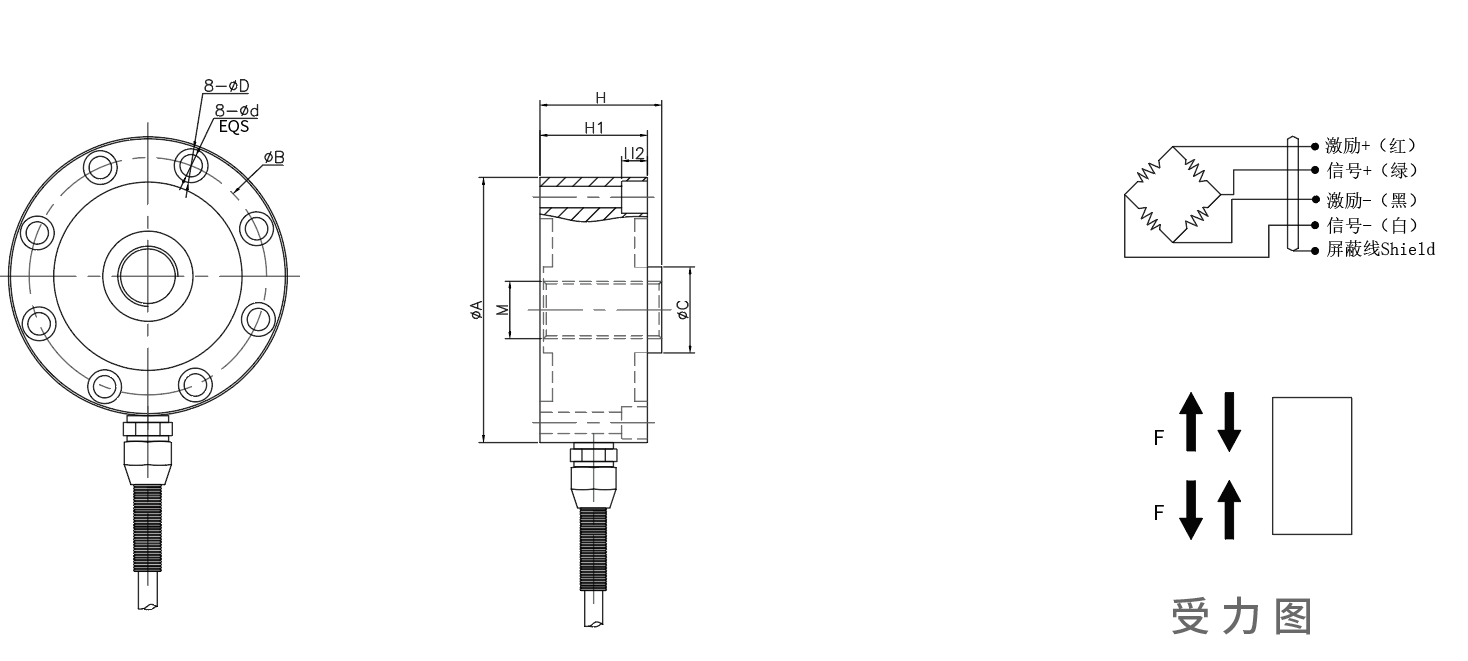

| 产品尺寸 |
| 量程(kgt)尺寸(mm) | ØA | ØB | ØC | H | H1 | M | 8-ØD | 8-Ød | H2 |
| 50kg、100kg、500kg、1t | 74 | 63 | 24 | 34 | 30 | M16×1.5 | 9 | 6 | 7.2 |
| 1t、2t、3t、5t、7t | 105 | 88.9 | 32 | 37 | 34 | M16×1.5 | 11 | 6.5 | 10 |
| 5t、10t、20t | 120.6 | 101.8 | 39 | 53.5 | 41 | M32×1.5 | 14 | 9 | 10.5 |
| 10t、20t、30t | 141 | 116.8 | 50.4 | 53.5 | 41 | M42×3.0
M40×1.5
M36×3.0 | 18 | 11 | 11 |
| ...... | 更多量程尺寸支持非标定制 |
| 技术参数 |
| 精度等级 | C3 | 零点输出(%F.S) | ±1 |
| 输出灵敏度(mV/V) | 2.0+0.004 | 输入阻抗(Ω) | 750±20 |
| 最大检定分度数(namx) | 3000 | 输出阻抗(Ω) | 700±2 |
| 最小检定分度值(Vmin) | Emax/10000 | 绝缘电阻(MΩ) | ≥5000(50VDC ) |
| 蠕变(%F.S/30min) | ≤±0.016 | 推荐使用电压(V DC) | 5~12 |
| 温度灵敏度漂移(%F.S/10℃) | ≤±0.11 | 安全过载(%F.S) | 150 |
| 温度零点漂移(%F.S/10℃℃) | ≤±0.15 | 极限过载(%F.S) | 200 |
| 温度补偿范围(℃) | -20~+60 | 防护等级 | IP67 |
| 工作温度范围(℃) | -35~+70 |
|
|
