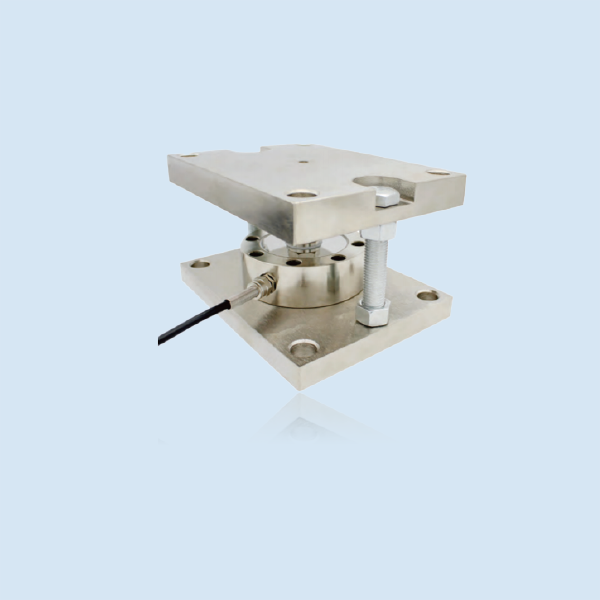

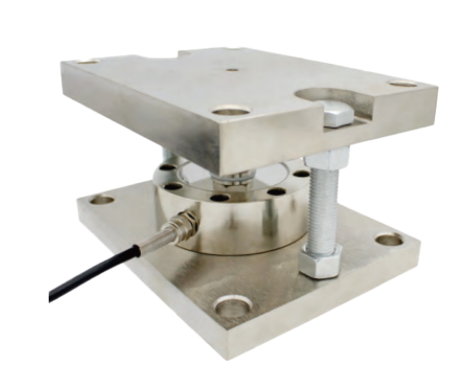

产品介绍
产品优势：轮辐式传感器弹性体，外部荷载加载中心端面上；
稳定性好， 对弯矩不敏感，具有良好的线性度；
横向刚度大，抗侧向和偏心荷载强。
应用领域：广泛用于平台秤、汽车衡、轨道地磅和料仓、储料罐，桶槽秤等称重设备。或者用于大型料罐，料仓称，反应釜，料斗，立罐的称重应用中。

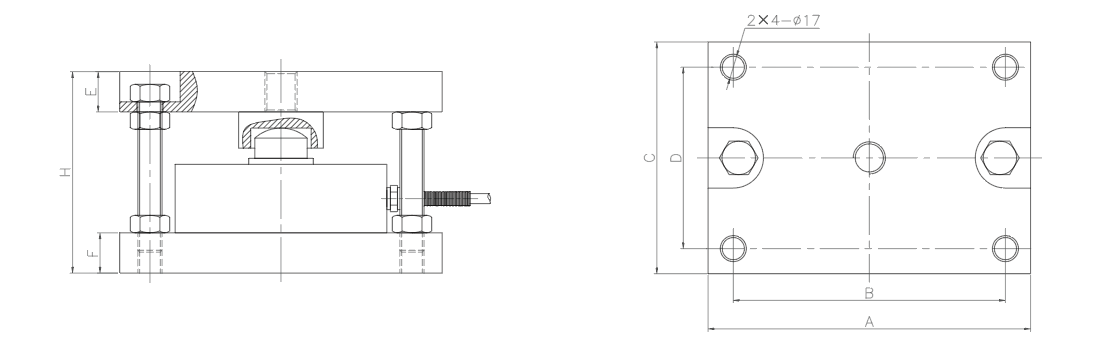

| 产品尺寸 |
量程(t)
尺寸(mm) | A | B | C | D | E | F | H |
| 1 - 5t | 200 | 170 | 150 | 120 | 24 | 19 | 110 |
| 10 - 20t | 200 | 160 | 160 | 125 | 25 | 25 | 145 |
| 30t | 240 | 200 | 180 | 135 | 30 | 30 | 175 |
| 40 - 60t | 240 | 200 | 180 | 135 | 30 | 30 | 175 |
| 80t | 330 | 270 | 240 | 170 | 35 | 35 | 235 |
| 100t | 330 | 270 | 240 | 170 | 35 | 35 | 210 |
| 技术参数 |
| 量程(t) | 1~100范围可选 | 阻抗(Ω) | 700/1400 |
| 输出灵敏度(mV/V) | 2.0±0.002 | 绝缘电阻(MΩ) | ≥5000/100VDC |
| 零点输出(%F.S) | ±2 | 使用电压(V DC) | 5-15 |
| 非线性(%F.S) | 0.03 | 工作温度范围(℃) | -20-80 |
| 滞后(%F.S) | 0.03 | 安全过载(%F.S) | 150 |
| 重复性(%F.S) | 0.02 | 极限过载(%F.S) | 200 |
| 蠕变(%F.S/30min） | 0.03 | 材质 | 不锈钢/合金钢 |
| 温度灵敏度漂移(%F.S /10℃) | 0.03 |
|
|
| 零点温度漂移(%F.S /10℃) | 0.05 |
|
|
| 响应频率(kHz) | 10 |
|
|
