产品介绍
产品优势：开机即可进入工作状态,无需预热过程、检测精度高、稳定性好、抗干扰性强、
不需反复调零即可连续测量正反扭矩、体积小、重量轻、易于安装、可同时测量转速、转角、
传感器可脱离二次仪表独立使用,直接输出与扭矩成正比的频率信号或模拟量。

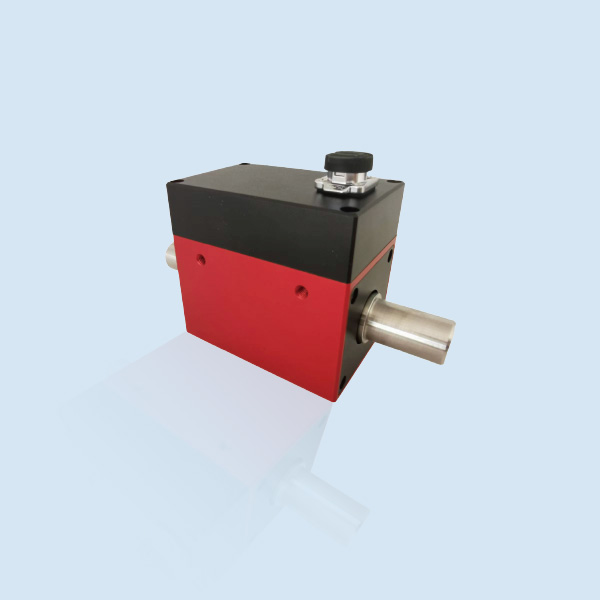

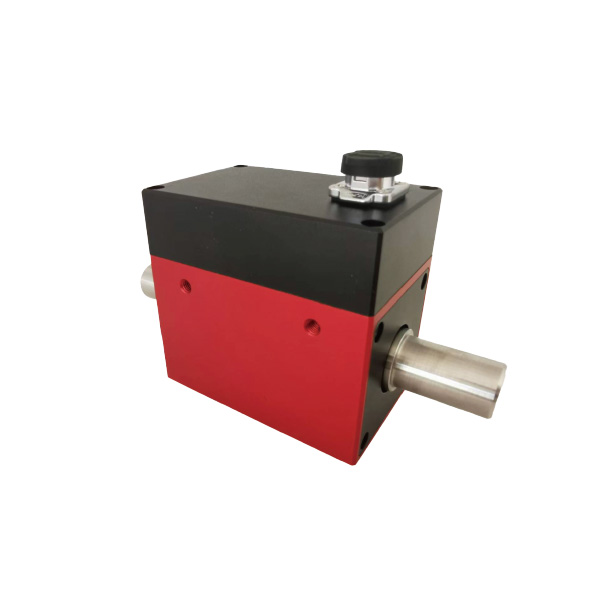

产品介绍：ZMDN-C系列扭矩传感器是一种测量各种扭矩、转速及机;械功率的精密测量仪器。应用范围十分广泛，主要用于:
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;
4、可用于污水处理系统中的扭矩及功率的检测;
5、可用于制造粘度计;
6、可用于过程工业和流程工业中。

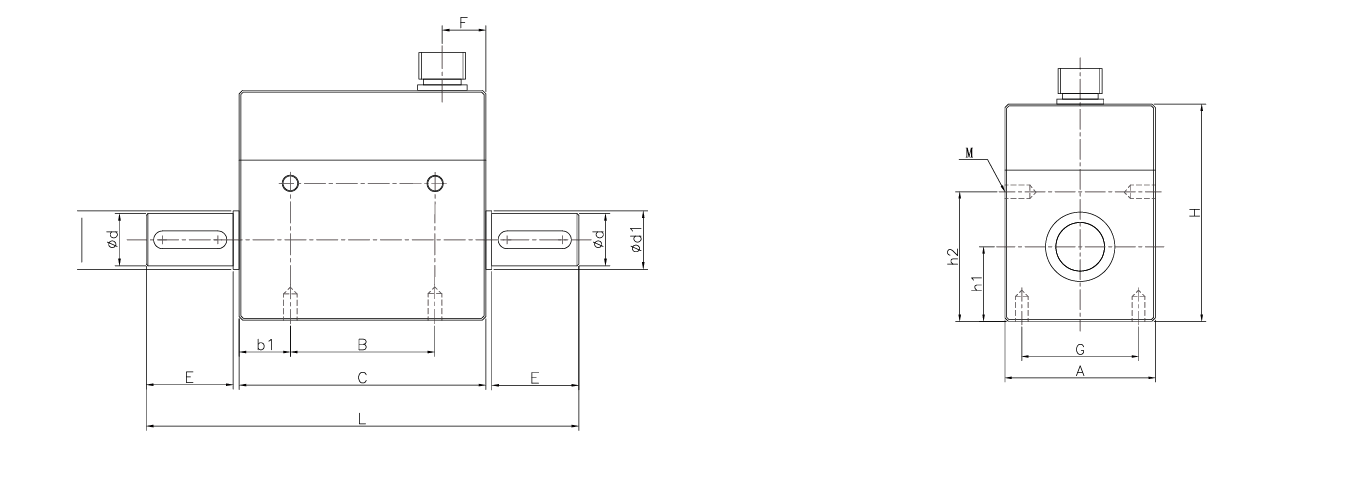

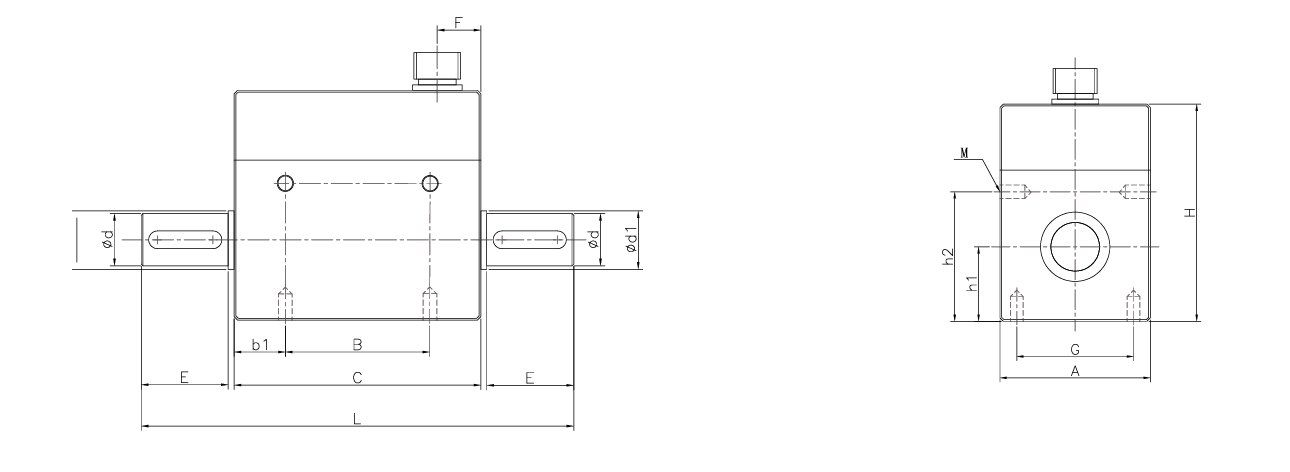

产品规格
| 量程(Nm) | Ød | Ød1 | A | G | B | b1 | C | E | F | h1 | h2 | H | L | M | 键b×h×l×n |
| 2~100 | 18 | 20 | 55 | 44 | 50 | 17.5 | 85 | 30 | 15 | 27 | 47 | 79 | 149 | 8-M5 | 6×6×25×1 |
| 200~300 | 28 | 30 | 65 | 47 | 57 | 17.5 | 92 | 32 | 17 | 32.5 | 56 | 89 | 160 | 8-M6 | 8×7×29×1 |
| 500~1000 | 38 | 40 | 80 | 68 | 60 | 17.5 | 95 | 48 | 19 | 40 | 72 | 104 | 195 | 8-M6 | 10×8×45×2 |
产品参数
| 量程(Nm) | 2~500 | 工作温度(°C) | -20~50 |
|
| 扭矩精度(%F.S) | <±0.5、<±0.2、<±0.1(可选) | 储存温度(°C) | -40~70 |
|
| 频率响应(μs) | 100 | 电源电压(V DC) | ±15 /24(可选) |
|
| 非线性(%F.S) | <±0.1 | 扭矩信号 | 10±5kHz(内置)、12±8mA(外置)、
0±5V(外置)、0±10V(外置)(可选) |
| 重复性(%F.S) | <±0.1 |
| 回差(%F.S) | <0.1 | 转速信号(PPR) | 30 |
|
| 零点温漂(%F.S /10°C) | <0.2 | 角度信号(PPR) | 360(AB向) |
|
