产品介绍
产品优势：量程:5Nm-800 Nm、碳刷接触式扭矩传感器、最高转速:3000 转/分钟、不锈钢机身。

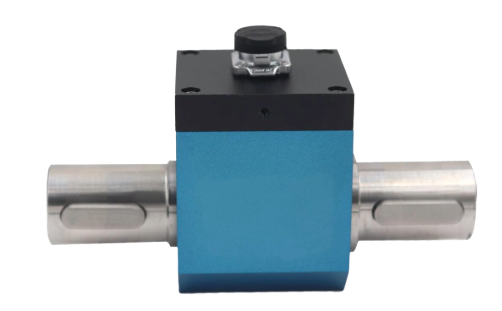

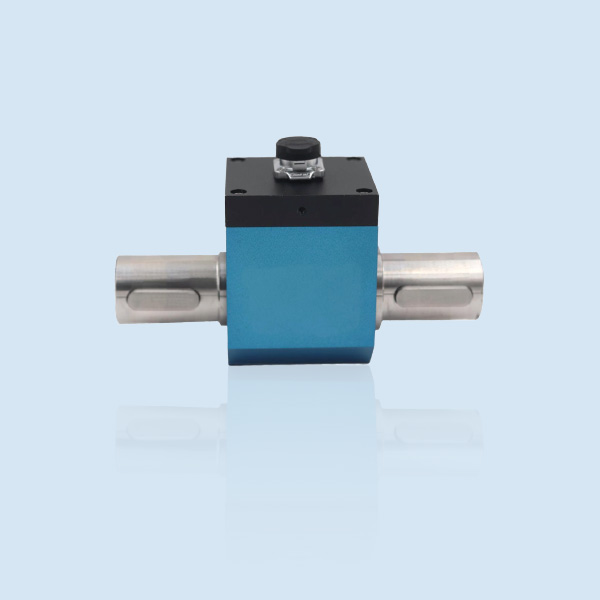

应用领域：ZMDN-B是一款高精度旋转扭矩传感器。内部由应变片和接触式滑环组成，可输出正负扭矩信号，两端为键连接结构，最高转速可达 3000 转/分钟。
可选功能：输出信号:4-20 mA、0-5 V、0-10V

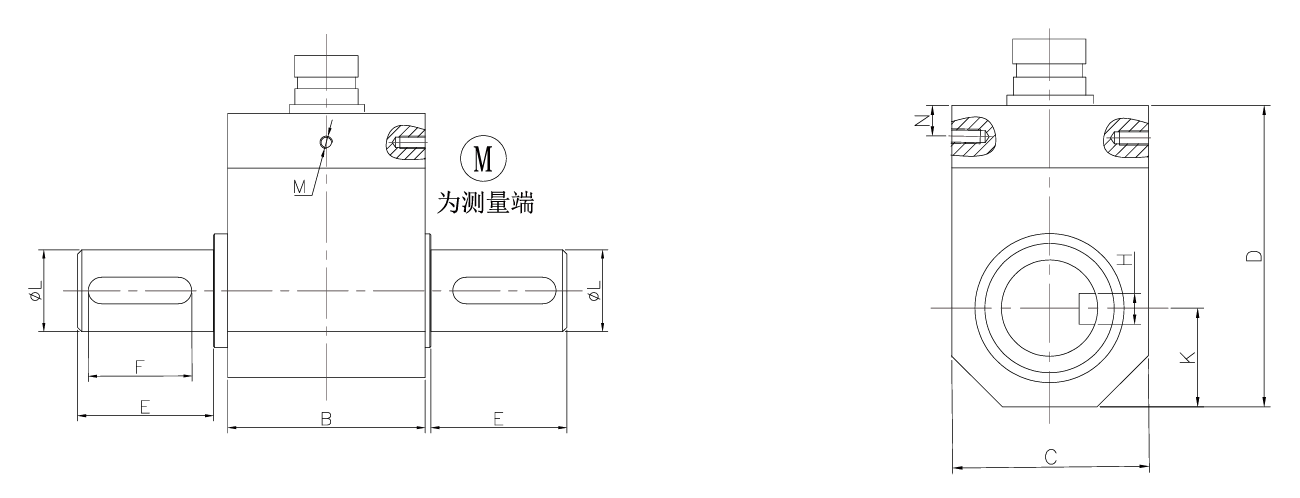

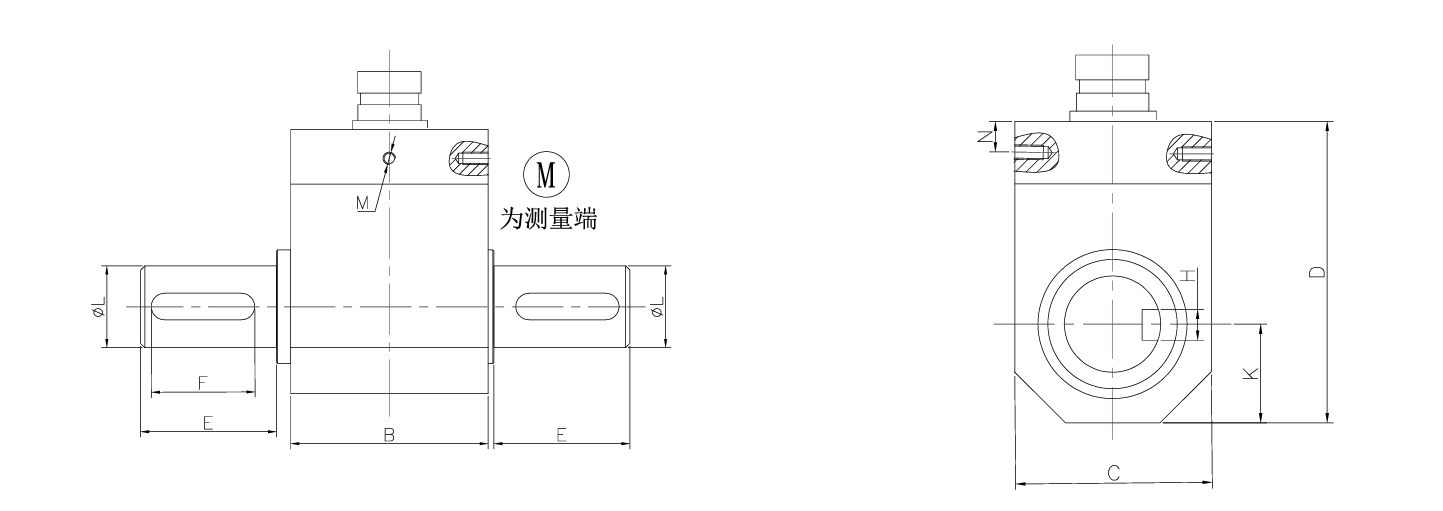

产品规格
| 量程(Nm) | A | ØL | B | C | D | E | F | K | N | M | H |
| 5、10、20、30、50、100 | 108 | 18 | 44 | 38 | 58 | 30 | 22 | 19 | 6 | 3-M3 | 6 |
| 200、300、500 | 143 | 28 | 56 | 53 | 73.5 | 40 | 30 | 27 | 6 | 2-M3 | 8 |
| 600、800 | 188 | 38 | 70 | 78 | 96 | 56 | 40 | 39 | 7 | 5-M8 | 10 |
产品参数
| 量程(Nm) | 5、10、20、30、50、100、200、300、500、600、800 | 工作温度范围(°C) | -20~+60 |
| 额定输出(mV/V) | 1.0~1.5 | 安全过载(%F.S) | 150 |
| 零点平衡(%F.S) | ±1 | 极限过载(%F.S) | 200 |
| 非线性(%F.S) | ±0.1 | 激励电压(V DC) | 10 |
| 滞后(%F.S) | ±0.1 | 最大激励电压(V DC) | 15 |
| 重复性(%F.S) | ±0.1 | 输入阻抗(Ω) | 360±10 |
| 蠕变(%F.S/30min) | ±0.03 | 输出阻抗(Ω) | 350±3 |
| 零点恢复(%F.S/30min) | ±0.03 | 绝缘阻抗(MΩ) | 5000 |
| 最小静载输出温度影响(%F.S /10°C) | ±0.026 | 材质 | 不锈钢 |
| 灵敏度温度影响(%F.S /10°C) | ±0.015 | 保护等级 | IP66 |
| 补偿温度范围(°C) | -10~+40 |
|
|
